FEAL TERMO 85 HF

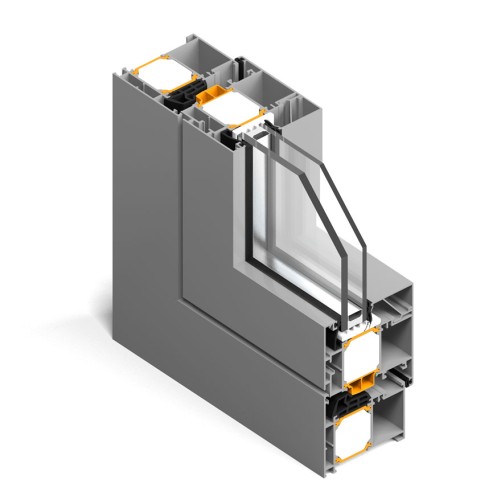

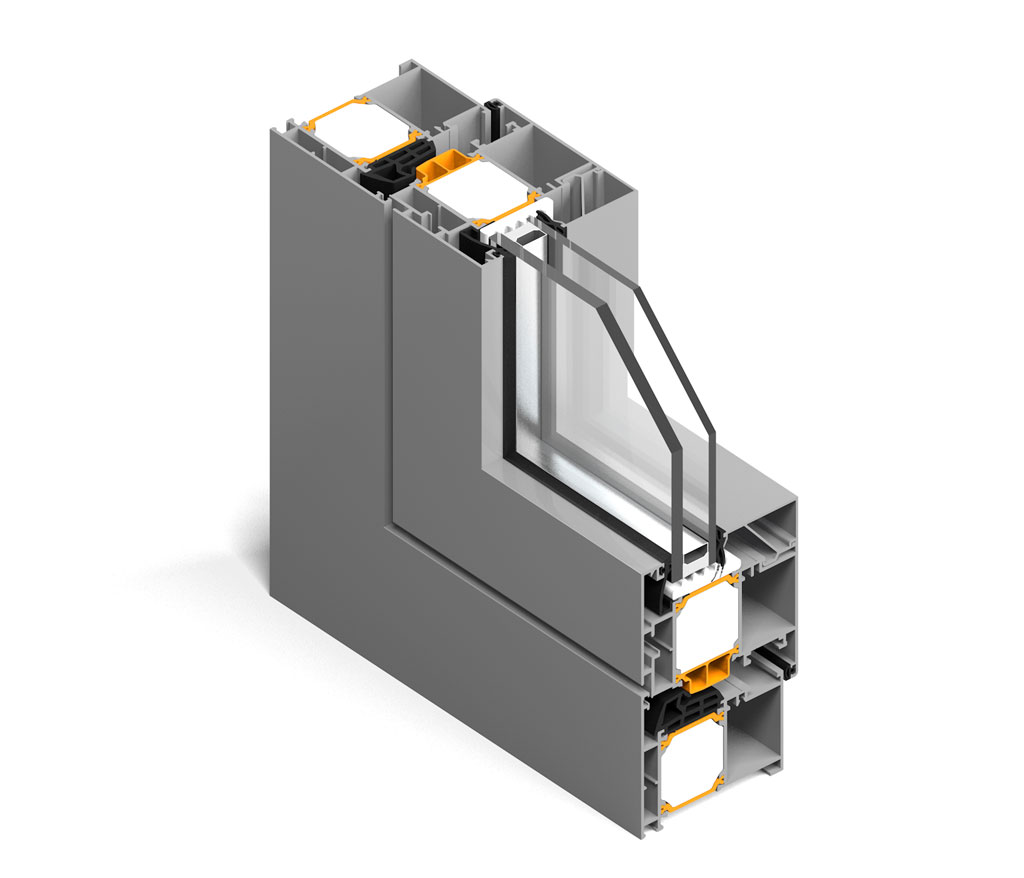

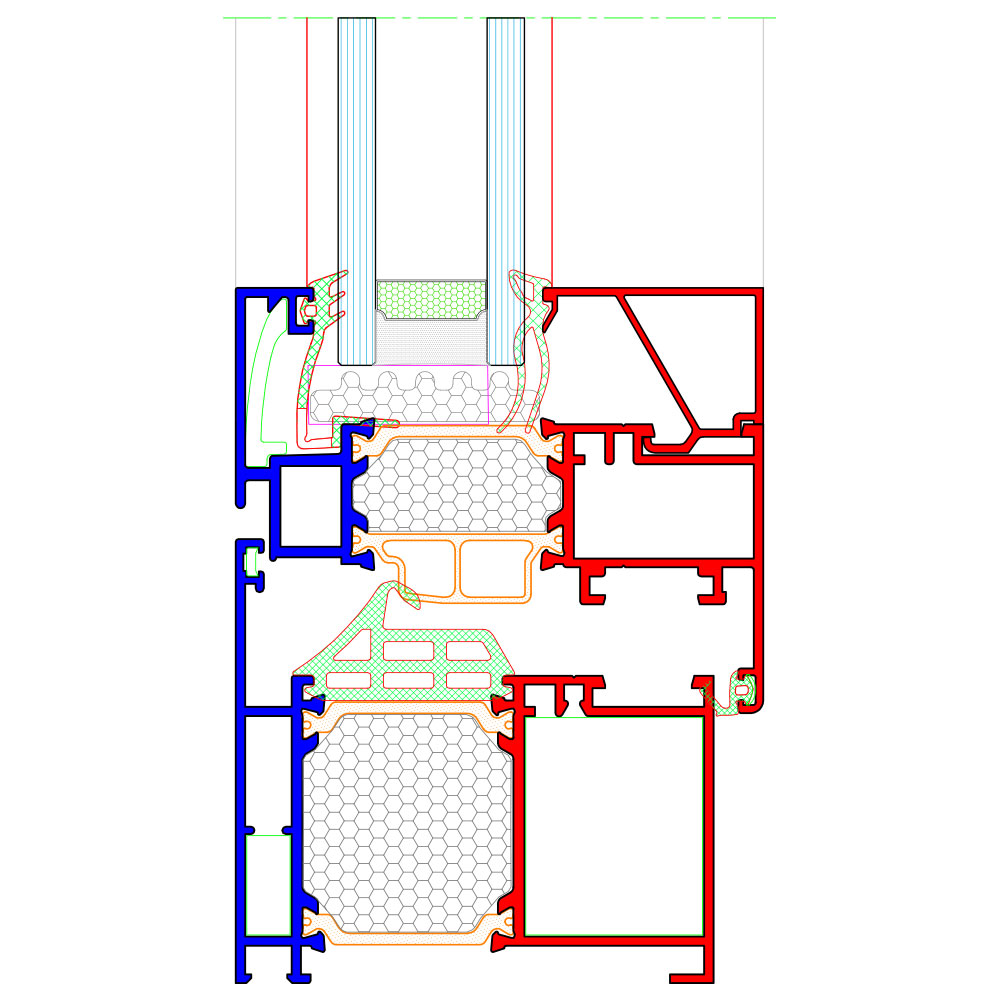

Sistem TERMO 85 je namijenjen za izradu prozora (otvaranje unutra i vani), vrata (otvaranje unutra i vani) i fiksnih stijena. To je sistem profila sa prekinutim termičkim mostom, osnovne ugradbene dubine rama 77 i 85 mm. Pored osnovne izvedbe ram/krilo sa ravnim linijama, moguće su izvedbe ram/krilo i sa zaobljenim vanjskim linijama. Primjenom novih materijala koji imaju izrazito termički dobre karakteristike, ovaj sistem zadovoljava kriterije otvora za niskoenergetske kuće. Prekid termičkog mosta se postiže poliamidnim trakama niskog koeficijenta toplinske provodljivosti (ʎ=0.210 W/mK) od 34 mm. Radi dodatnog poboljšanja termičkih karakteristika profila, u komore profila se ugrađuju profilirani štapići od XPS -a (ekstrudirani polistiren – ʎ=0.035 W/mK) i takvi profili dobivaju u nazivu slovo F. Brtvljenje je izvedeno spužvastim EPDM-om koji ima znatno bolja termička svojstva u odnosu na EPDM brtve. Mogući tipovi otvaranja prozora: otklopno, zaokretno, otklopno-zaokretno, zaokretno otvaranje vani, zaokretno oko srednje osi. Mogući tipovi otvaranja vrata: otvaranje prema unutra i vani. Sistem je kompatibilan sa fasadnim sistemima. Mogućnost odabira profila sa žlijebom 16/13. Okov koji se ugrađuje u sistem je standardni za eurožlijeb 15/20 i za žlijeb 16/13.

Tehničke karakteristike sistema:

  • dubina rama: 77 i 85 mm
  • dubina krila: 85 mm
  • dubina ispune: do 71 mm
  • poliamidne trake: 34 mm
  • maxtežina krila: 130 kg
  • zrakopropusnost: EN 12207 (klasa 4)
  • vodonepropusnost: EN 12208 (klasa E1200)
  • otpornost na udar vjetra: EN 12210 (klasa C5 /B5)
  • zaštita od buke: EN ISO 717 1 (Rw=37 50 dB)
  • protuprovalnost: EN 1627 (RC2, RC3, RC4)
  • proračun Uw koeficijenta: DIN EN ISO 10077 2 (≥1,0 Wm²/K)
  • osnovni materijal: EN AW 6060
  • materijal poliamidne trake: Low Lambda PA66 GF25
  • materijal brtvljenja: spužvasti EPDM
  • površinska obrada: DIN 17611
  • kontrola kvalitete: DIN EN ISO 9001
