SCHÜCO ADS 90.SI.

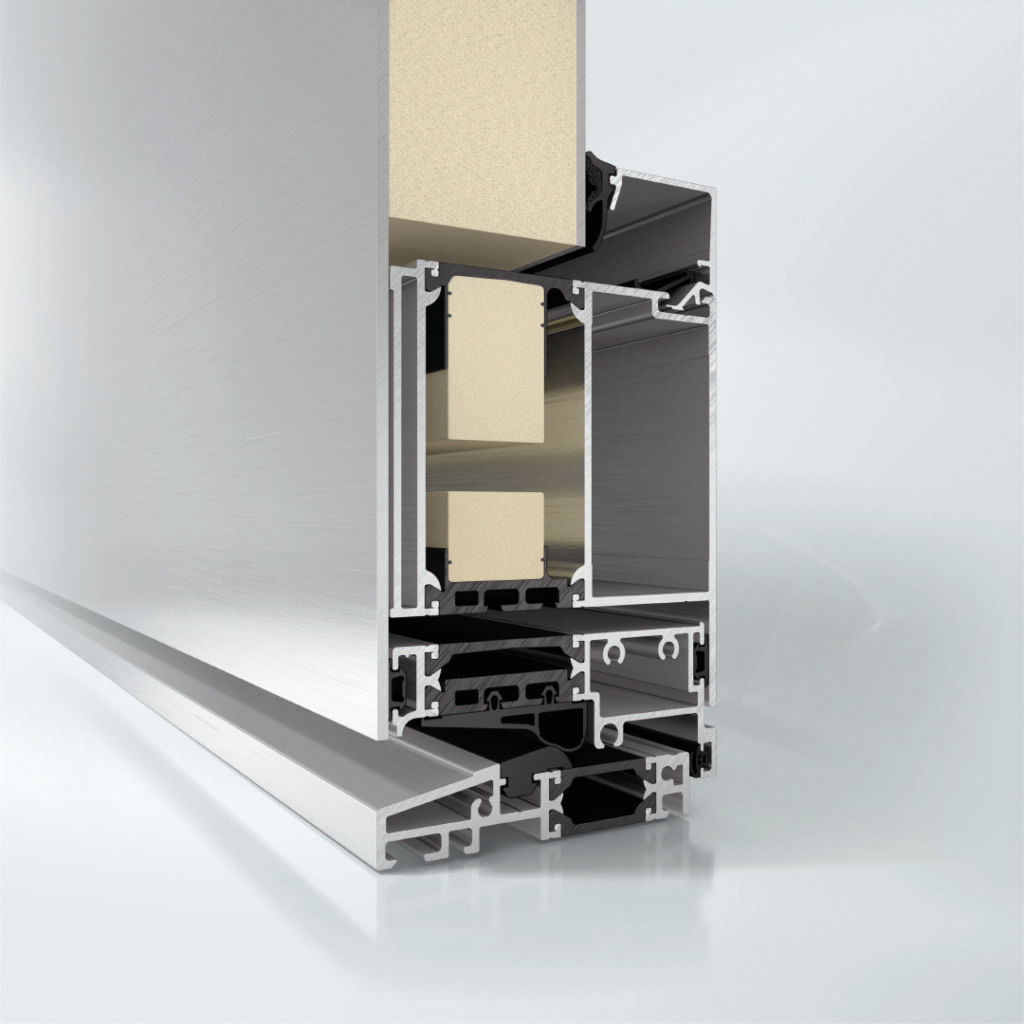

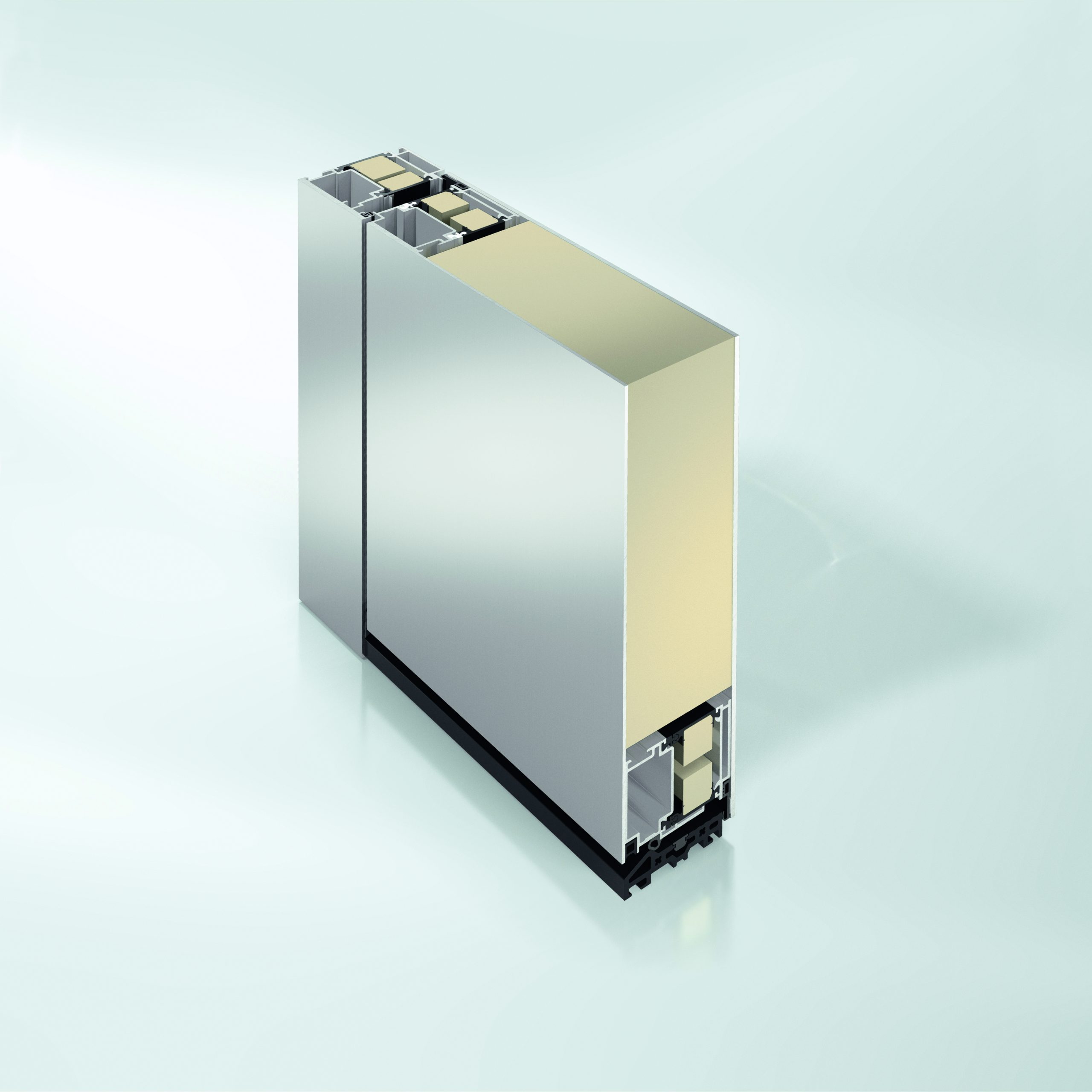

Sistem ADS 90.SI se koristi za izradu ulaznih vrata i fiksnih stijena. To je sistem profila sa prekinutim toplinskim mostom, ugradbene dubine 90 mm, minimalne  vidljive širine krilo/štok 147 mm. Štok je u ravnini s krilom.
 Sklop krilo-štok je zabrtvljen pomoću 3 brtve od EPDM-a, vanjske srednje i unutarnje. Srednja brtva je dvokomorna i dvodijelna – dio na krilu i dio na štoku. Kutovi srednjih brtvi u krilu su vulkanizirani.

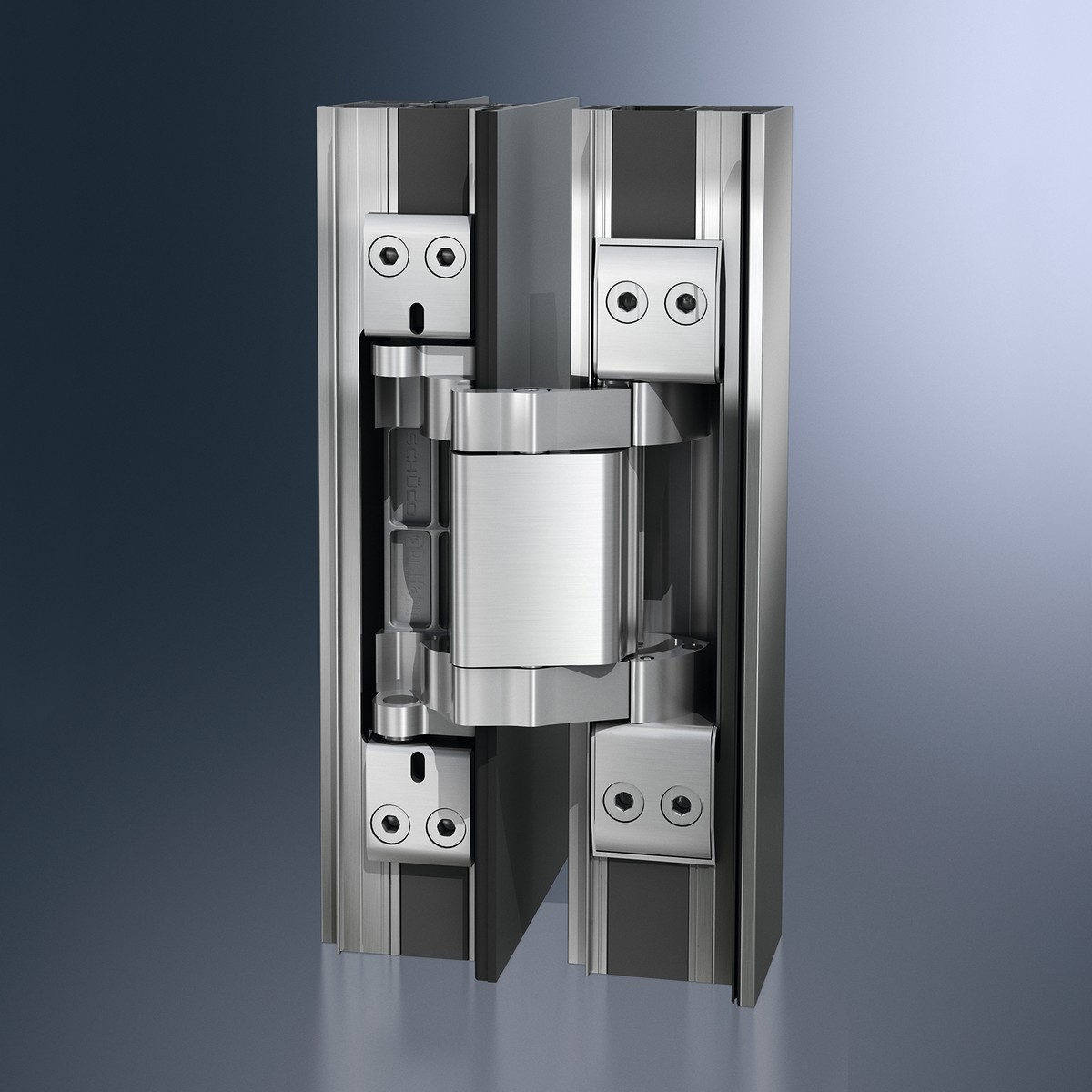

 Ugradbene debljine stakla/ispune iznose 63 mm (trostruko staklo). U kombinaciji s odgovarajućim staklom, distancerom i pragom, sistem može postići ukupni koeficijent prolaza topline vrata Ud= 1.0 W/m2K. Za krilo postoji plići profil koji omogućava ugradnju ispune s prepustom preko profila, jednostrano ili obostrano. Otvaranje prema van i prema unutra. Ugradnja prohodnog praga na sistemski bazni profil, smjernice RAL. Statički pojačani profili štoka sve do Ix=211 cm4. Kutni spoj profila izvodi se pomoću dvije kutne spojnice – u vanjskoj i unutarnjoj komori profila, koje se za profil učvršćuju čavlićima ili uprešavanjem; spoj se dodatno puni dvokomponentnim ljepilom i osigurava kutnim limićima. Okov je originalan, mogućnost ugradnje sistemskog anti panik i evakuacijskog okova prema normama HRN EN 1125 i HRN EN 179; mogućnost ugradnje automatskog nadzora i upravljanja. Panti mogu biti rolo i nadogradni; max. širina krila 1400 mm, visina 2500 mm.

• Schüco AD UP je stabilan novi sustav vrata s 5-komornom strukturom profila
• Veća stabilnost zahvaljujući simetričnoj strukturi profila s trostrukom kožom
• Dvije unutarnje brtve plus 2 kompresijske brtve za maksimalnu toplinsku izolaciju
• Podesivi izolacijski profil u profilnim komorama za maksimalnu toplinsku izolaciju
• Toplinska izolacija s Uf vrijednostima do 1,1 W/(m²K)
• Dobra zvučna izolacija do 42 dB
• Nepropusnost za kišu do 750 Pa ovisno o pragu
• Dvostruki izolacijski sloj plus unutarnja brtva i brtva staklenih spojeva
• Maksimalne dimenzije vrata Š x V = 1250 x 2500 mm i težina vrata do 200 kg
• Vrata s pričvrsnim pločama i umetnutim pločama zalijepljenim ili mehanički učvršćenim
• Otpornost na provalu do razine RC 2
• Jednostavno kabliranje za e-komponente
• Integracija Schüco sustava upravljanja vratima (Schüco DCS)
• Napomena: Schüco AD UP 90.SI zamjenjuje Schüco ADS 90.SI SimplySmart
• vrata testirana na 1 000 000 ciklusa otvaranja
