SCHÜCO ASS 50 FD

ALU, Harmo stijene

SCHÜCO ASS 50 FD

Neizolirana sklopiva klizna vrata ASS 50 FD.‎NI idealan su izbor u područjima gdje toplinska izolacija nije potrebna.‎ Sustav vrata se može potpuno otvoriti u prolazima ili koristiti za proširenje poslovnih prostorija i ureda.‎ Sloj krila vrata se lako sklapa.  s minimalnom silom i klizi udesno i/ili ulijevo radi uštede prostora.‎ Pojedinačne jedinice se jednostavno presavijaju u mali prostor i guraju u kut – brzo, kompaktno i vrlo tiho.‎ Schüco ASS 50 FD. ‎NI.‎ nudi istu jednostavnost rada kao i toplinski izolirana serija Schüco ASS 70 FD i može se neprimjetno kombinirati s drugim Schüco sustavima.

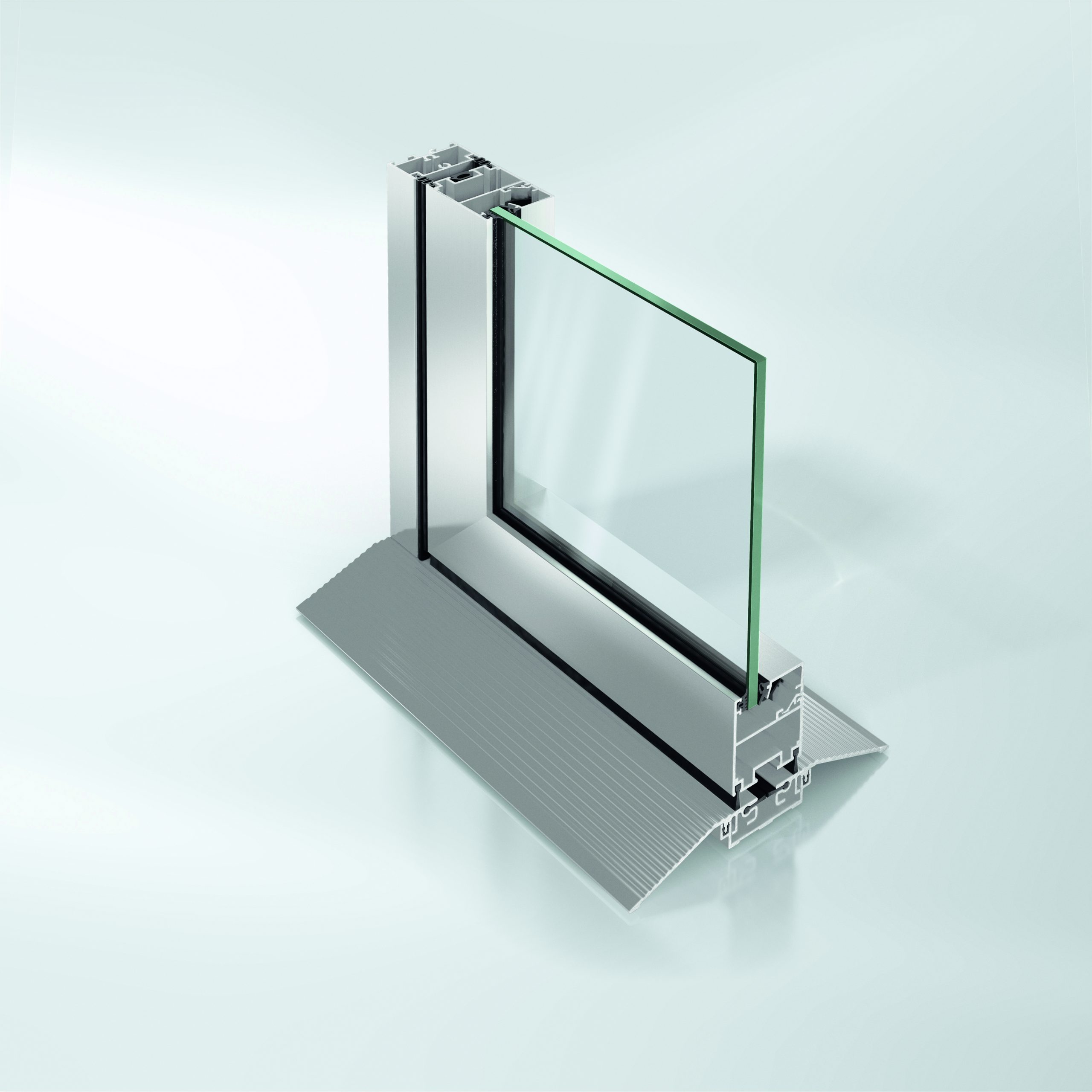

Sistem ASS 50 FD.NI se koristi za izradu harmo vrata. To je sistem profila bez prekida toplinskog mosta (hladni profil), osnovne ugradbene dubine 50 mm, minimalne vidljive širine dovratnika 60 mm. Namijenjen je za unutarnju ugradnju ili ugradnju u natkrivenim lođama te kao takav ne podliježe  karakteristikama prema normi HRN EN 14351. Brtvljenje na mjestu spoja dvaju krila izvedeno je priljubnim jednokomornim brtvama od EPDM-a, a na mjestu zaokretnog krila- srednjom brtvom od EPDM-a. Prag može biti izveden u dvije razine-s pragom visine 23 mm te upušten u pod. Prag ujedno služi kao vodilica za krila. Upušteni prag viri samo 3 mm ( debljina stijenke profila praga). Širina sklopljenih krila uza zid iznosi 190 do 240 mm. Sistem je kompatibilan sa sistemom hladnih profila AWS 50.NI te se kombinacijom ovih dvaju sistema mogu dobiti ostakljene stijene s harmo vratima i fiksnim poljima sa strane ili iznad njih. Schücov sustav kontrole kvalitete dopušta ugradnju isključivo originalnog Schüco okova. Svaki profil je statički potpuno definiran, što znači da da postoje podaci o njegovim vrijednostima Ix i Iy. Detalji učvršćenja – gornji, donji, bočni, sa drugim sistemom- sistemski su riješeni. Otvaranje može biti prema unutra i prema van.

  • kvaliteta materijala: AlMgSi 0,5 F22 EN AW – 6060.
  • moguća debljina stakla 8-30 mm
  • debljina stijenke profila 2,2 mm
  • max. masa krila 55 kg
  • max. dimenzije krila: 1000 x 2200 mm
  • materijal za brtvljenje (EPDM) DIN 7863
  • površinska obrada DIN 17611
  • kontrola kvalitete DIN EN ISO 9001
