SCHÜCO ASS 80 FD.HI

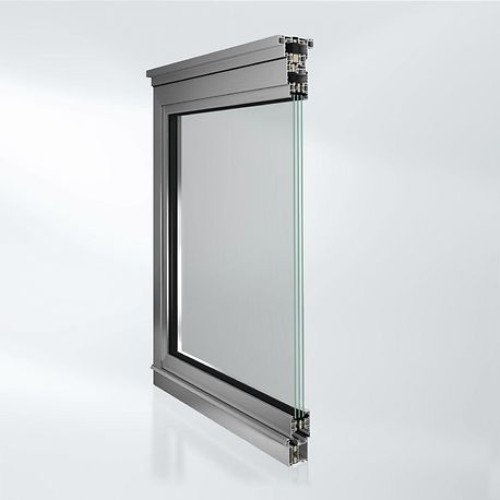

Visoko termički izolirani dvostruki sustav sa širokim izborom tipova i izvanrednom vremenskom nepropusnošću. Uz uske širine lica i širok raspon tipova koji udovoljavaju svim zahtjevima trenutnih standarda toplinske izolacije, kao i izvanrednu vremensku nepropusnost, visoko toplotno izolirani dvostruki sustav Schüco ASS 80 FD.HI (preklopna vrata s visokom izolacijom) za uporabu na vanjskim površinama. Atraktivne vrste otvaranja kao što je kut od 90 °, uključujući ravni, toplinski izolirani prag za pristup bez prepreka, nude razne mogućnosti dizajna za vizualno privlačan sustav. Uz to, dvostruki sustav može se dizajnirati s magnetskim osiguračem s elegantnim dizajnom i odgovarajućom ravnom kvakom na vratima.

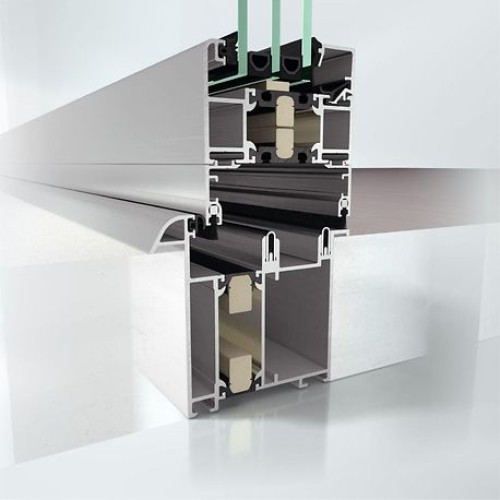

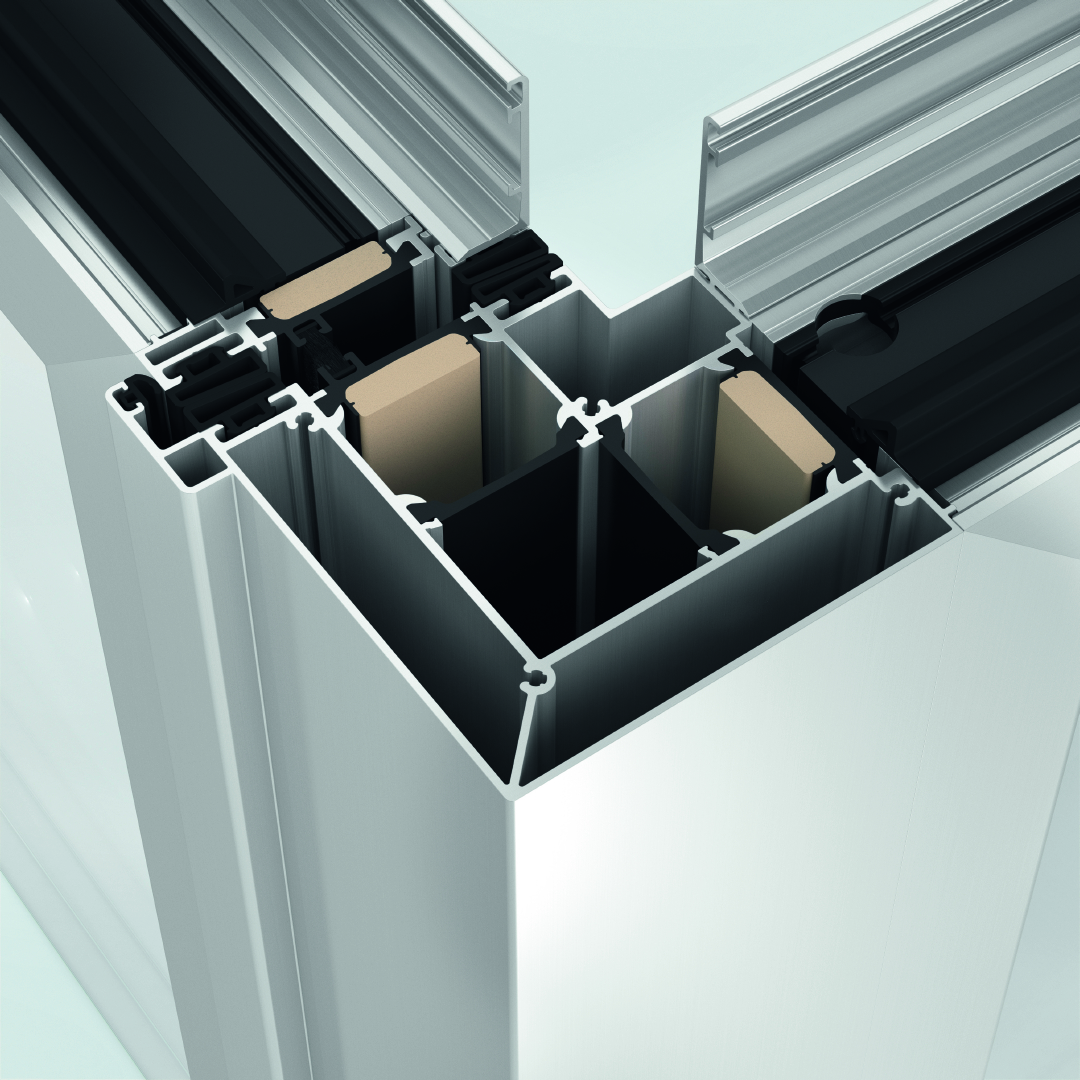

Sistem ASS 80 FD.HI se koristi za izradu harmo vrata. To je sistem profila sa prekinutim toplinskim mostom, osnovne ugradbene dubine 80 mm, minimalne vidljive širine dovratnika 73 mm. Prekid toplinskog mosta postiže se pomoću politermidnih (PT) stega koje omogućuju površinsku obradu prije ugradnje u profil, ili poliamidnih (PA) koje omogućuju površinsku obradu nakon ugradnje u profil. Dodatna toplinska izolacija se postiže sistemskim ulošcima od izolacijsko – pjenastog materijala u srednjoj komori profila, koji smanjuju izmjenu topline konvekcijom. Sistem je kompatibilan i omogućuje ugradnju u fasadne sisteme FW 50+, FW 50+ SG, FW 60+, FW 60+ SG, te njihove varijante.

Brtvljenje na mjestu spoja dvaju krila izvedeno je priljubnim dvokomornim brtvama, a na mjestu zaokretnog krila- srednjom brtvom.

Prag može biti izveden u dvije razine-klasično sa nižim vanjskim podom i gumenom brtvom, te upušten u pod. Upušteni prag viri samo 4 mm, ali se mora koristiti na mjestima zaštićenim od direktnog utjecaja kiše i vjetra. Širina sklopljenih krila uza zid iznosi 175 do 360 mm, sistemski riješena ugradnja Z i OZ krila u harmo krila (slika 1.).

Schücov sustav kontrole kvalitete dopušta ugradnju isključivo originalnog Schüco okova. Svaki profil je statički potpuno definiran, što znači da postoje podaci o njegovim vrijednostima I x i I y . Detalji učvršćenja – gornji, donji, bočni, sa drugim sistemom- sistemski su riješeni.

  • kvaliteta materijala, DIN EN 573:: EN-AW 6060.
  • max. debljina stakla: 57 mm
  • debljina stijenke profila: 2,2 mm
  • moguće vrste otvaranja: unutra i van, ugradnja jedno krilnog i dvokrilnog zaokretnog krila
  • max. veličine krila: 0-8 m 1200×3000 mm, 8-20m 1200×2600 mm, 20-100m 1200×2300 mm
  • materijal za brtvljenje (EPDM) DIN 7863
  • površinska obrada DIN 17611
  • kontrola kvalitete DIN EN ISO 9001

Karakteristike sistema prema HRN EN 14351:

  • zrakopropusnost, HRN EN 12207: klasa 3
  • vodonepropusnost, HRN EN 12208: klasa 9A
  • protuprovalnost, HRN ENV 1627: klasa WK2
  • otp. na udar vjetra, HRN EN 12210: klasa B3/C3
  • zaštita od buke, HRN EN 4109: do 44 dB (uz odg. staklo)
