SCHÜCO AWS 75.PD

ALU, Prozorski sistemi

SCHÜCO AWS 75.PD

Maksimalna prozirnost s minimalnom širinom lica

Uz energetsku učinkovitost, besprijekorna integracija oblika i funkcije danas je temeljni zahtjev pri izradi modernih ovojnica zgrada. S prozorom Schüco AWS 75 PD.SI (Panorama Design Super Insulation), Schüco sada nudi jedinicu za otvaranje koja savršeno ispunjava ove arhitektonske zahtjeve, s minimalnim unutarnjim i vanjskim širinama lica i izvrsnom toplinskom izolacijom.

Kao osnova za to služe karakteristike sustava koje su savršeno prilagođene jedna drugoj. To uključuje izgled profila otvora za ventilaciju s unutarnje strane, minimalne linije brtvila, maksimalnu prozirnost s najmanjom unutarnjom i vanjskom širinom lica, kao i usklađene širine lica u fiksnoj jedinici svjetla i otvora za ujednačen izgled okvira. Skrivena odvodnja i čisti jezik dizajna zahvaljujući uskim radijusima profila dovršavaju pionirski dizajn prozorskog sustava.

Integracija visoko toplinski izolirane otvorne jedinice u fasadni sustav Schüco FWS 35 PD kao i kombinacija s uskim, neprozirnim Schüco AWS 75 PD VV.SI (Ventilation Vent Super Insulation) ventilacijskim otvorom, primjerice, pružaju savršeno prilagođenu arhitektonsku rješenje.

Primjena

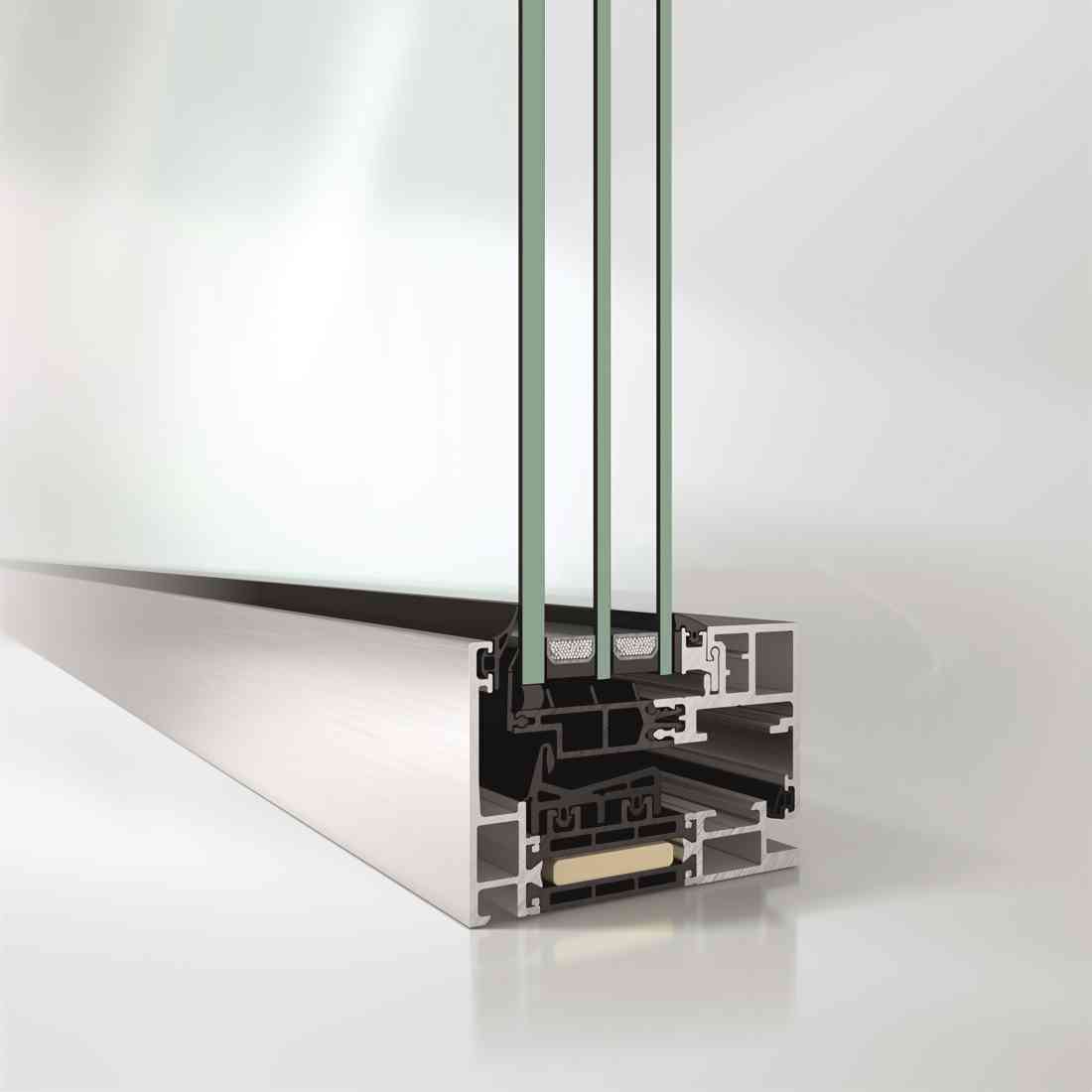

Schüco AWS 75. PD (Aluminijski prozorski sustav, osnovna dubina 75 mm, Panorama Design, Super Insulation) je jedinica za otvaranje koja kombinira minimalne unutarnje i vanjske širine lica s izvrsnom toplinskom izolacijom

Dimenzije i dizajn
Dimenzije: ugradbena dubina okvira 75mm, krilo 85mm
Klasičan ravni dizajn profila sa mogućnošću ugradnje zaobljenih staklodržača.

Izolacijska svojstva
Toplinska izolacija profila: Uf = 1,7 W/(m²·K)

Okov
Originalni Schüco skriveni okov dozvoljava velike dimenzije krila i transparentnu arhitekturu.

Boje
Svu aluminijsku stolariju moguće je dobiti u svim RAL bojama, špricanim bojama, te raznim imitacijama drva.

Održavanje
Održavanje je jednostavno i lako zbog izrazito glatkih površina i postojanosti materijala i boje.

  • kvaliteta materijala, DIN EN 573: EN AW – 6060
  • masa krila: OZ 160 kg, otkl.-klizno 130-200 kg
  • max. debljina stakla: 61 mm
  • debljina stijenke profila: 2,2 mm.
  • topl. izolativnost, EN ISO 10071-2: Uf=0.9-1.6 W/m2K
  • materijal za brtvljenje (EPDM) DIN 7863
  • površinska obrada DIN 17611
  • kontrola kvalitete DIN EN ISO 9001
  • moguće vrste otvaranja: zaokretno, otklopno-zaokretno (jednokrilno,
     dvokrilno), zaokretno-otklopno, otklopno oko donje ili gornje osi, otklopnoklizno (PASK), otklopno oko središnje vertikalne ili horizontalne osi
  • mogućnost motornog pogona i automatskog upravljanja Tiptronic, skriveniokov AVANTEC

Karakteristike sistema prema HRN EN 14351:

  • zrakopropusnost, HRN EN 12207: klasa 4
  • vodonepropusnost, HRN EN 12208: klasa 9A
  • zaštita od buke, HRN EN 4109: 37-48 dB (ovisno o staklu)
  • protuprovalnost, HRN ENV 1627: WK
  • otpornost na udar vjetra, HRN EN 12210: klasa C5/B5
