Ulazna vrata

TERMO 85 VS I VP

Sistem TERMO 85 VS i VP je namijenjen za izradu ulaznih vrata i sastoji se od grupa:

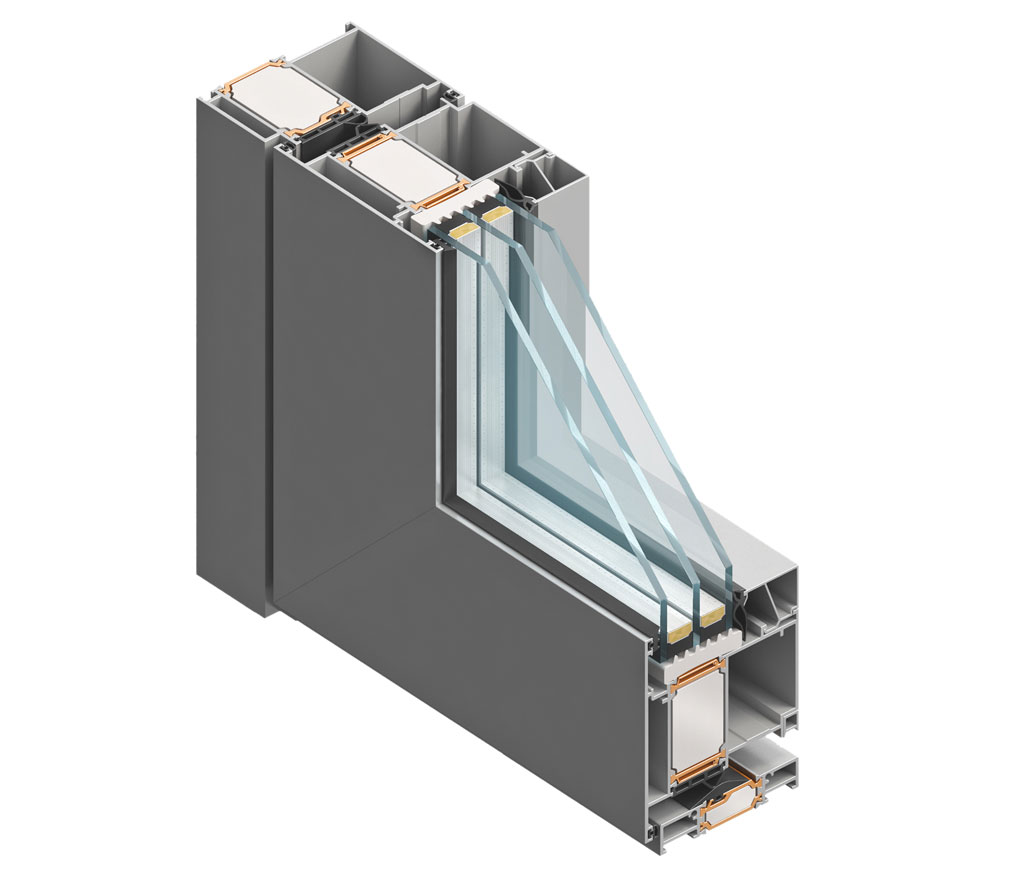

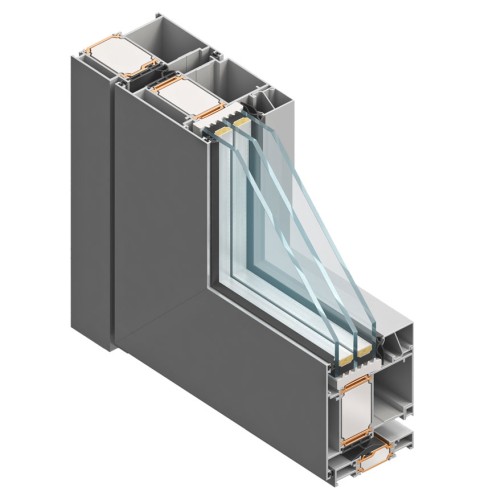

  • Termo 85 VS otvaranje vani (ulazna vrata sa staklenom ispunom)
  • Termo 85 VS otvaranje unutra (ulazna vrata sa staklenom ispunom)

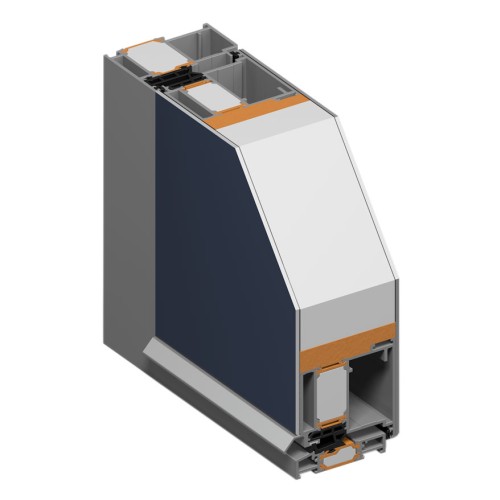

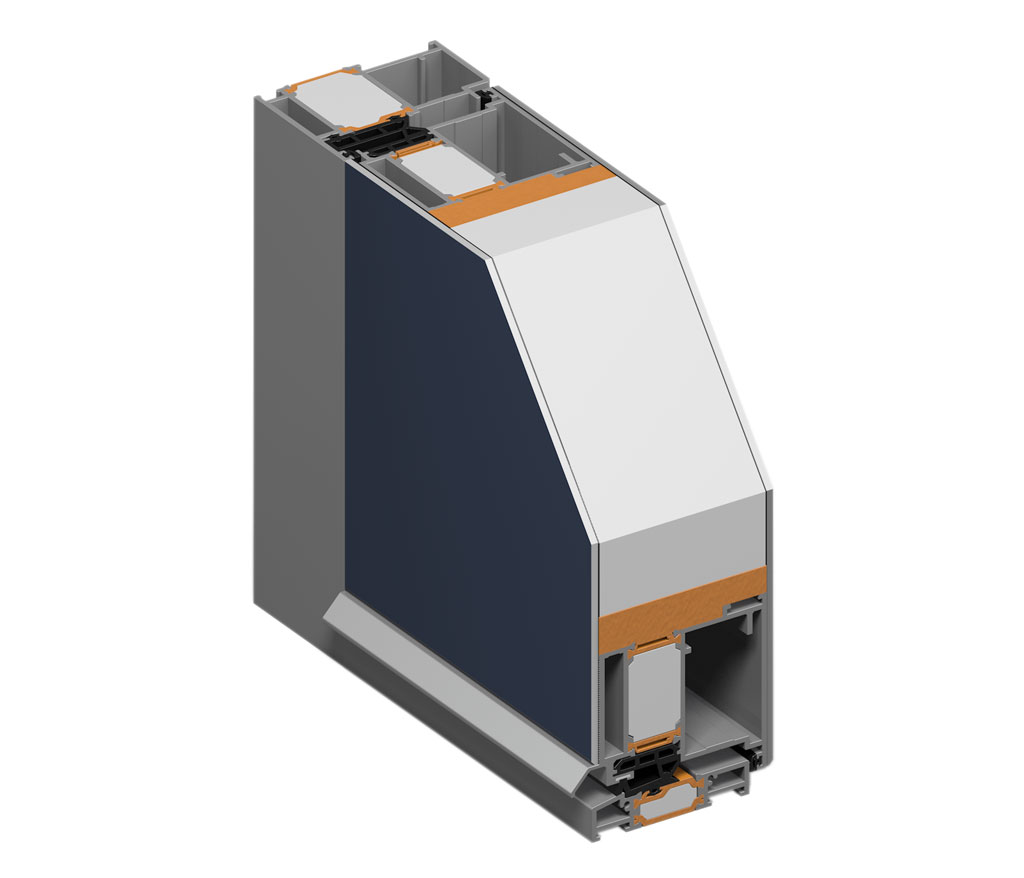

  • Termo 85 VP otvaranje unutra (ulazna vrata sa panelnom ispunom)

Sistem omogućava izvedbu različitih shema:

  • jednokrilna vrata
  • jednokrilna vrata sa bočnim fiksnim dijelom
  • jednokrilna vrata sa fiksnim i otvarajućim nadsvjetlom
  • dvokrilna vrata
  • dvokrilna vrata sa bočnim fiksnim dijelom
  • dvokrilna vrata sa fiksnim i otvarajućim nadsvjetlom

To je sistem profila sa prekinutim termičkim mostom, osnovne ugradbene dubine rama:

  • 85 mm – Termo 85 VS otvaranje vani i unutra; Termo 85 VP
  • 88.5 mm – Termo 85 VP obostrano, ravni lim

Prekid termičkog mosta se postiže poliamidnim trakama od 34 mm za ram i 30 i 26 mm za krilo. Radi dodatnog poboljšanja termičkih karakteristika profila, u komore profila se ugrađuju profilirani štapići od XPS -a (ekstrudirani polistiren – ʎ=0.035 W/m2K) i takvi profili dobivaju u nazivu slovo F.
Brtvljnje je izvedeno EPDM brtvama.

Tehničke karakteristike sistema:

  • dubina rama: 77 i 85 mm
  • dubina krila: 85 i 88.5 mm
  • dubina ispune: do 71 mm
  • poliamidne trake: 34 mm (ram); 26 i 30 (krilo)
  • max.težina krila: 160 kg
  • zrakopropusnost: EN 12207 (klasa 4)
  • vodonepropusnost: EN 12208 (klasa E750)
  • otpornost na udar vjetra: EN 12210 (klasa C5 /B5)
  • zaštita od buke: DIN 4109 (Rw=46 dB)
  • protuprovalnost: EN 1627 (RC2, RC3)
  • proračun Uw koeficijenta: DIN EN ISO 10077-2 (≥0.94 Wm²/K)
  • osnovni materijal: EN AW-6060
  • materijal poliamidne trake: PA66 GF25
  • materijal brtvljenja: EPDM
  • površinska obrada: DIN 17611
  • kontrola kvalitete: DIN EN ISO 9001
